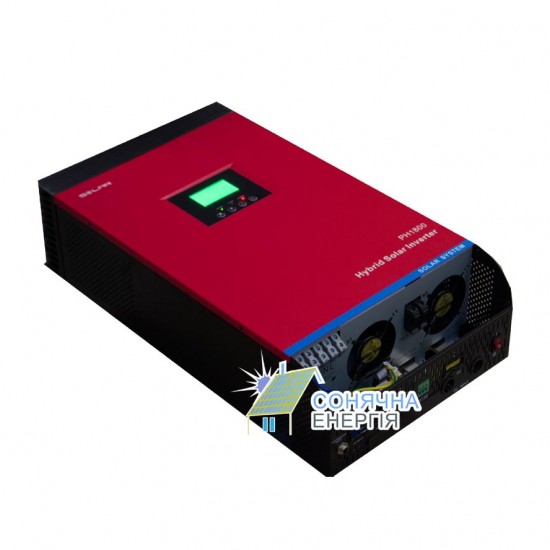

Гібридний інвертор MUST PH1800 MPK Plus Series PH18-5K MPK Plus

Опис

Компанія Must Solar Power, визнаний лідер в галузі досліджень, розробки та виробництва обладнання для потреб альтернативної енергетики. Компанією було виготовлено однофазний мережевий інвертор моделі PH1800 MPK Plus Series PH18-5K MPK Plus з функцією заряджання акумуляторних батарей та роботи в якості джерела живлення для приватних господарств. Пристрій має потужність 5000/4000 Вт, забезпечує вихід змінного струму напругою 220…240В та частотою 50/60Гц в однофазну мережу (чиста синусоїда) і постійного струму напругою 48В (сила 13А) для живлення блоку послідовно з’єднаних АКБ. Коефіцієнт корисної дії в якості інвертора сягає 93%, в якості зарядного пристрою – 98%.

Розрахований на роботу із вхідним постійним струмом від сонячних батарей з напругою до 145В. Перетворення постійного струму на змінний відбувається за високочастотною схемою за допомогою мікроконтролера. Вбудований МРР-трекер підвищує ефективність відбирання потужності з фотомодулів до 30% через дію алгоритму розрахунку точок найкращого співвідношення напруга/потужність за одиницю часу. Це дозволяє до певної міри знівелювати відмінності у рівні освітлення та температури повітря у різний час світлового дня. Робочий діапазон напруги трекера коливається від 64В до 130В.

Конструкція пристрою дозволяє його застосування в якості:

• мережевого інвертора з можливістю реалізації профіцитних обсягів електроенергії в локальній мережі за зеленим тарифом на енергоринку;
• джерела живлення для побутового обладнання та ПК;
• зарядного пристрою для акумуляторів;
• джерела безперервного живлення в разі падіння або зникнення напруги в місцевій мережі шляхом перетворення постійного струму від АКБ на змінний.

Таким чином, модель поєднує в собі кілька функцій, що робить її використання надзвичайно вигідним економічно.

Передбачена можливість встановлення параметрів роботи обладнання, а саме:

• кілька діапазонів вихідного змінного струму (170~280В,90~280В,184-253В):
• автоматичне налаштування частоти змінного струму (50Гц або 60Гц);
• встановлення пріоритету використання джерел живлення (сонячні панелі/АКБ).

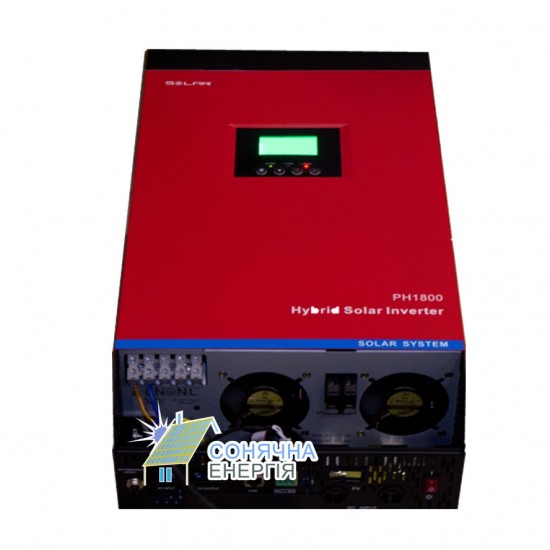

Налаштування та контроль стану роботи відбувається за допомогою рідкокристалічного дисплею з клавішами управління. Аварійні та граничні стани роботи системи відображаються світлодіодною індикацією та звуковими сигналами. Приєднання персонального комп’ютера можливе за допомогою порту RS485. В наявності вихід USB.

Безпечну роботу пристрою та акумуляторної батареї зумовлюють системи захисту від короткого замикання, перегріву та розряду АКБ. При досягненні напруги струму на клемах акумулятора значення 60В спрацьовує система розриву мережі для захисту від перевантаження. Охолодження інвертора примусове, здійснюється за допомогою керованих термодатчиком вентиляторів.

Завдяки малій вазі 13,5 кг та компактним габаритним розмірам 295*528*141 мм прилад легко транспортується та встановлюється. Працює при широкому діапазоні температури навколишнього середовища (0С…55С) та вологості повітря (до 95% без випадання конденсату).

Виробником було встановлено гарантійний термін експлуатації тривалістю в один рік.
